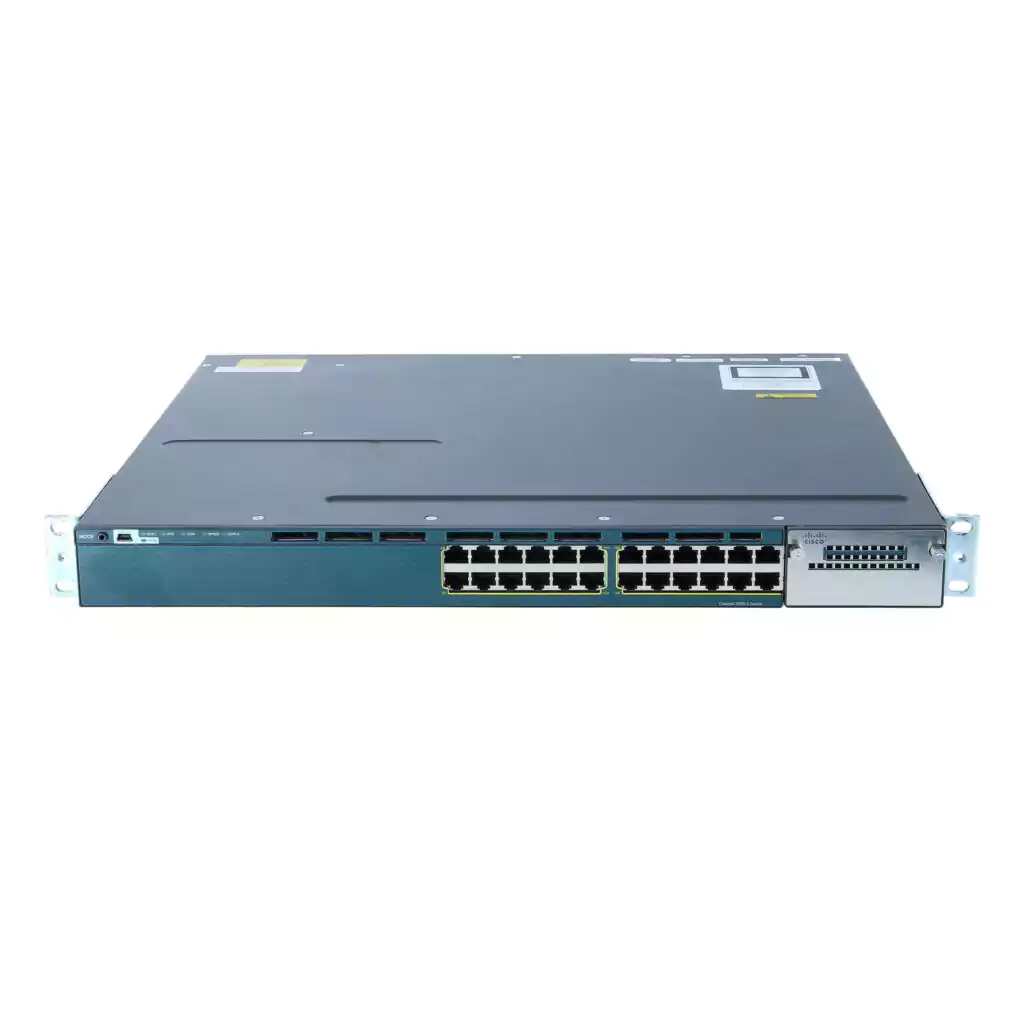

سوئیچ سیسکو مدل WS-C3560X-24T-L
به علت نوسان قیمت بازار ارز قبل از خرید تماس بگیرید.
مشخصات و اطلاعات سوئیچ سیسکو WS-C3560X-24T-L:
سوئیچ سیسکو WS-C3560X-24T-L دارای 24 پورت گیگابیت اترنت مستقل است، این سوئیچ قابلیت stacking را در مجموعه ویژگی های سیستم عامل LAN ندارد. این سوئیچ شبکه دارای چهار ماژول شبکه اختیاری است که همراه با دستگاه عرضه نمی شوند و ویژگی های نرم افزارهای مبتنی بر مجوز (license-base software feature) را برای کاهش هزینه ی توسعه کسب و کارها، ویژگی های انعطاف پذیری، مقیاس پذیری و توسعه پذیری ارائه می دهند.
مجموعه سری 3560 ویژگی های سیستم عامل LAN Base، امکان تعریف 255 تا Vlans و ویژگی های جامع لایه 2 را با مسیریابی استاتیک و پشتیبانی از رابط SVI امکان پذیر می سازد. این سوئیچ سیسکو 24 پورت برای سوئیچینگ لایه دسترسی حرفه ای (enterprise) طراحی شده است. همچنین این امکان را برای مشتریان فراهم می کند که بتوانند به طورشفاف ویژگی های نرم افزاری را با خرید مجوز IP Base یا مجوز IP Services، به فعالیت های جامع لایه 3 و پشتیبانی از 1005 عدد VLAN ارتقاء دهند.
این سوئیچ سیسکو 24 پورت گیگ به صورت پیش فرض با یک ماژول منبع تغذیه ارائه می شود، همچنین مشتریان می توانند یک ماژول منبع تغذیه اضافی را در قسمت bay2 به منظور power redundancy خریداری و اضافه کنند.
ویژگی های کلی سوئیچ سیسکو WS-C3560X-24T-L :
- 24 پورت گیگابیت اترنت 10/100/1000 با ماژول های شبکه اختیاری برای پورت های Uplink
- دارای دو منبع تغذیه و فن ماژولار اضافی (Dual redundant)
- مجموعه ویژگی سیستم عامل LAN Base با قابلیت ارتقا به IP Base یا IP Service
- سوئیچینگ لایه 2 با مسیریابی استاتیک و پشتیبانی از SVI
- حافظه فلش 64 مگابایت و حافظه 256 (DRAM)
- دارای پورت های USB Type-A و Type-B
ویژگی های اولیه سوئیچ های سری 3750X و 3560X:
- بهبود Cisco EnergyWiseبرای بهینه سازی هزینه های عملیاتی با اندازه گیری مصرف انرژی واقعی دستگاه های PoE، گزارش دهی و کاهش مصرف انرژی در سراسر شبکه
- پورت های USB Type-A و Type-B به ترتیب برای ذخیره سازی و کنسول، پورت مدیریت اترنت out-of-band
- تکنولوژی StackPower سیسکو برای اولین بار از ویژگی های ابتکاری در صنعت برای به اشتراک گذاری پاور در میان اعضای استک استفاده کرده است.
- فناوری StackWise Plus سیسکو برای سهولت در استفاده و انعطاف پذیری با گذردهی 64 گیگابیت در ثانیه
- حفاظت از دارایی های شبکه و کاهش هزینه ها، این دستگاه با تمام مدل های ماژول های سری Cisco Catalyst 3750 سازگار هستند.
- مدل های 24 و 48 پورت 10/100/1000 +PoE و بدون PoE
- چهار SFP گیگابیت اترنت (GbE) اختیاری یا دو ماژول Uplink شبکه +SFP و 10GbE
- اولین سری سوئیچ ها در صنعت با قابلیت +PoE با قدرت 30 وات در تمام پورت ها
- فرم کارخانه ای 1 واحد رک (1RU)
- منبع تغذیه و فن ماژولار اضافه (Dual redundant)
- رمزگذاری مبتنی بر سخت افزار کنترل امنیت رسانه دسترسی (MACsec)
- مسیریابی IPv4 و IPv6، مسیریابی چندرسانه ای، کیفیت پیشرفته خدمات (QoS) و ویژگی های امنیتی در سخت افزار
سیستم عامل های سوئیچ های سری 3750X و 3560X سیسکو:
سوئیچ های سیسکو سری 3560X و 3750X با مجموعه ویژگی های جدید LAN Base، همراه با ویژگی های IP Base و IP Services ارائه شده است. سه IOS موجود در تمام سوئیچ های کاتالیست سری 3750X و 3560X عبارتند از:
LAN Base : Enhanced Intelligent Services (سرویس های هوشمند بهبود یافته)
IP Base : Baseline Enterprise Services (سرویس های سازمانی پایه)
IP Services : Enterprise Services (سرویس های سازمانی)
- LAN Base
به ارائه ی سرویس های هوشمند پیشرفته که شامل ویژگی های جامع لایه 2 است، می پردازد.
- IP Base
مجموعه سرویس های سازمانی اصلی را علاوه بر تمام ویژگی های LAN Base ارائه می دهد. IP Base همچنین شامل پشتیبانی از دسترسی روتر، StackPower و MACsec می باشد.
- IP Services
مجموعه خدمات کامل سازمانی را ارائه می کند که شامل ویژگی های پیشرفته لایه 3 مانند پروتکل مسیریابی پیشرفته Gateway داخلی (EIGRP ،Open Shortest Path First (OSPF، پروتکل Border Gateway Protocol) BGP)، پروتکل Protocol Independent Multicast) PIM) و مسیریابی IPv6 مانند OSPFv3 و EIGRPv6 می باشد. مجموعه ویژگی های IP Services شامل اقدامات مبتکرانه Embedded Event Manager) EEM) و توافق های سطح IP service IP service-level agreements) SLAs) می شود.
مشتریان می توانند به طور واضح مجموعه ویژگی های نرم افزاری را در سوئیچ های کاتالیست سیسکو سری 3750X و 3560X از طریق فعال سازی نرم افزار سیستم عامل Cisco IOS ارتقا دهند. فعال سازی نرم افزار اجازه می دهد تا مجموعه ای از ویژگی های سیستم عامل Cisco IOS فعال شود.
یک مسیر ویژه موجود در سوئیچ، به نام مسیرمجوزها، زمانی که سوئیچ روشن است، توسط نرم افزار سیستم عامل Cisco IOS، مورد بررسی قرار می گیرد. بر اساس نوع مجوز، نرم افزار سیستم عامل Cisco IOS مجموعه ویژگی های مناسب را فعال می کند. نوع مجوز را می توان تغییر یا ارتقا داد تا مجموعه ویژگی های مختلف فعال شوند.
تمام ویژگی های نرم افزاری از امنیت پیشرفته، QoS و ویژگی های مدیریتی پشتیبانی می کنند. مجموعه ویژگی های IP Services فقط در هنگام سفارش یا از طریق مجوز در زمان های بعدی به عنوان یک گزینه برای ارتقا در دسترس است. هیچ مدل سوئیچی با سیستم عامل IP Services اختصاصی وجود ندارد.
تنظیمات و پیکربندی سوئیچ های سری 3750X و 3560X سیسکو:
پیکربندی سوئیچ ها به این صورت است که می توان با چهار ماژول شبکه گیگابیت اترنت (GbE) یا دو عدد ماژول شبکه 10 گیگابیت اترنت (10GbE) اختیاری، انجام داد.
مدل های سوئیچ با مجموعه ای از ویژگی های LAN Base یا IP Base در دسترس هستند. ویژگی های IP Services بعنوان یک گزینه ارتقاء در زمان سفارش و یا از طریق یک مجوز در زمان های بعدی در دسترس می باشد.
منبع تغذیه ماژولار اضافی (Redundant):
سوئیچ های سیسکو کاتالیست سری 3750X و سری 3560X از یک منبع تغذیه اضافی پشتیبانی می کنند. یک منبع تغذیه به صورت پیش فرض با سوئیچ عرضه می شود و منبع تغذیه دیگر را می توانید در زمان سفارش سوئیچ (در صورت نیاز کسب و کار) تهیه کنید. اگر فقط یک منبع تغذیه در این سوئیچ نصب شده باشد، باید در bay1 قرار بگیرد.
جدول زیر منبع تغذیه های مختلف موجود در این سوئیچ ها و قدرت PoE موجود در آن ها را نشان می دهد :
| Available PoE Power | Default Power Supply | Models |
|---|---|---|
| – | C3KX-PWR-350WAC | 24Port Data Switch |
| 48Port Data Switch | ||
| 435W | C3KX-PWR-715WAC | 24Port PoE Switch |
| 48Port PoE Switch | ||
| 800W | C3KX-PWR-1100WAC | 48Port Full PoE Switch |
| 800W | C3KX-PWR-1100WAC | 24Port UPOE Switch |
| 48Port UPOE Switch |
لوازم جانبی سوئیچ سیسکو مدل WS-C3560X-24T-L:
سوئیچ های کاتالیست سیسکو سری 3560X از 4 ماژول شبکه اختیاری برای پورت های uplink پشتیبانی می کنند. پیکربندی پیش فرض این سوئیچ ها شامل ماژول uplink نمی باشد. کاربران می توانند در زمان خرید سوئیچ هر یک از ماژول های شبکه که در جدول زیر ارائه شده است را انتخاب کنند :
| Product Description | Product Number |
|---|---|
| Four GbE port network module | C3KX-NM-1G |
| Two 10GbE SFP+ ports network module with four physical ports with two SFP+ and two regular SFP ports | C3KX-NM-10G |
| Two 10GB-T ports network module | C3KX-NM-10GT |
| Service Module with two 10GbE SFP+ ports network module for Netflow and MACsec encryption | C3KX-SM-10G |
برای مطالعه ویژگی ماژول سیسکو C3KX -NM 1G و ماژول سیسکو مدل C3KX-NM-10G به لینک های قرار داده شده، مراجعه کنید.
مشخصات فنی سوئیچWS-C3560X-24T-L:
| Specification | |
|---|---|
| Cisco Systems, Inc | Manufacturer |
| WS-C3560X-24T-L | Manufacturer Part Number |
| Switch – 24 ports – Managed | Product Type |
| Rack mountable – 1U | Form Factor |
| 24x 10/100/1000 Ethernet Ports Ethernet Ports | Switch Ports |
| SNMP 1, SNMP 2, RMON 1, RMON 2, RMON 3, RMON 9, Telnet, SNMP 3, SNMP 2c, FTP, TFTP, SSH | Remote Management Protocol |
| +Kerberos, Secure Shell (SSH), RADIUS, TACACS | Authentication Method |
| Hot swap module replacement, Layer 2 switching, dynamic IP address assignment , DHCP support, auto-negotiation, ARP support, trunking, VLAN support, auto-uplink (auto MDI/MDI-X), IGMP snooping, Syslog support, traffic shaping, Broadcast Storm Control, High Availability, Multicast Storm Control, Unicast Storm Control, Rapid Spanning Tree Protocol (RSTP) support, DHCP snooping, Dynamic Trunking Protocol (DTP) support, Port Aggregation Protocol (PAgP) support, Access Control List (ACL) support, Quality of Service (QoS), Jumbo Frames support, MLD snooping, Dynamic ARP Inspection (DAI), Per-VLAN Spanning Tree Plus (PVST+) | Features |
| IEEE 802.3, IEEE 802.3u, IEEE 802.3z, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE 802.1s | Compliant Standards |
| 256MB | DRAM Memory |
| 64MB Flash | Flash Memory |
| Port status, link activity, port transmission speed, port duplex mode, power, system | Status Indicators |
| Connectivity Slots | |
| 24x 10Base-T/100Base-TX/1000Base-T – RJ-45 USB : 1 x 4 PIN USB Type A USB : 1 x mini-USB Type B 1x RS-232 – RJ-45 – management 1x 10Base-T/100Base-TX – RJ-45 – management |
Interfaces |
| 1total/1(free)xExpansion Slot | Expansion Slot(s) |
| Power Supply | |
| Power supply – redundant – plug-in module | Power Device |
| 1(installed)/2(max | Installed Qty |
| Optional | Power Redundancy |
| 1+1(with optional power supply) | Power Redundancy Scheme |
| AC 120/230 V ( 50/60 Hz ) | Voltage Required |
| Redundant Power System (RPS) connector | Features |
| Dimensions / Weight / Miscellaneous | |
| 44.5cm | Width |
| 46cm | Depth |
| 4.5cm | Height |
| 7kg | Weight |
| Optional | Rack Mounting Kit |
| (208,218hour(s | MTBF |
| CE, TUV GS, CISPR 22 Class A, GOST, cUL, NOM, VCCI Class A ITE, EN55022 Class A, CB, AS/NZS 60950-1, AS/NZ 3548 Class A, CCC, RoHS, UL 60950-1, IEC 60950-1, EN 60950-1, KCC, FCC Part 15 A, CSA C22.2 No. 60950-1 | Compliant Standards |
| System Software | |
| Cisco IOS LAN Base | Software Included |
سایر محصولات پیشنهادی:
پاور سوئیچ سیسکو C3KX-PWR
سوئیچ سیسک WS-C3560X-48T-S
| سری سوئیچ سیسکو |
سوئیچ سیسکو سری 3560 |
|---|---|
| لایه عملکرد |
لایه 3 |
| نوع پورت |
Gigabit Ethernet – 10/100/1000 (1Gbps) |
| تعداد پورت شبکه |
24Port |
| قابلیت stack |
ندارد |
| نوع Uplinks |
Combo |
| حافظه رم |
128MB |
| حافظه فلش |
64MB |
| نوع لایسنس |
LAN Lite |
| قابلیت نصب در رک |
دارد |
| ابعاد دستگاه |
Depth : 33.2cm , Height : 4.4cm , Width : 45cm |
| وزن |
4.5kg |
